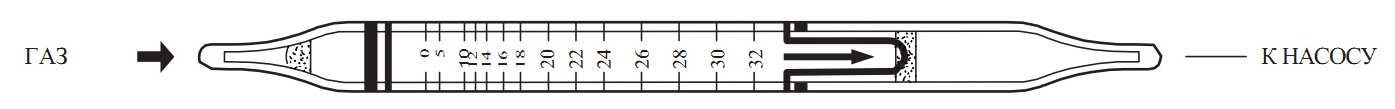

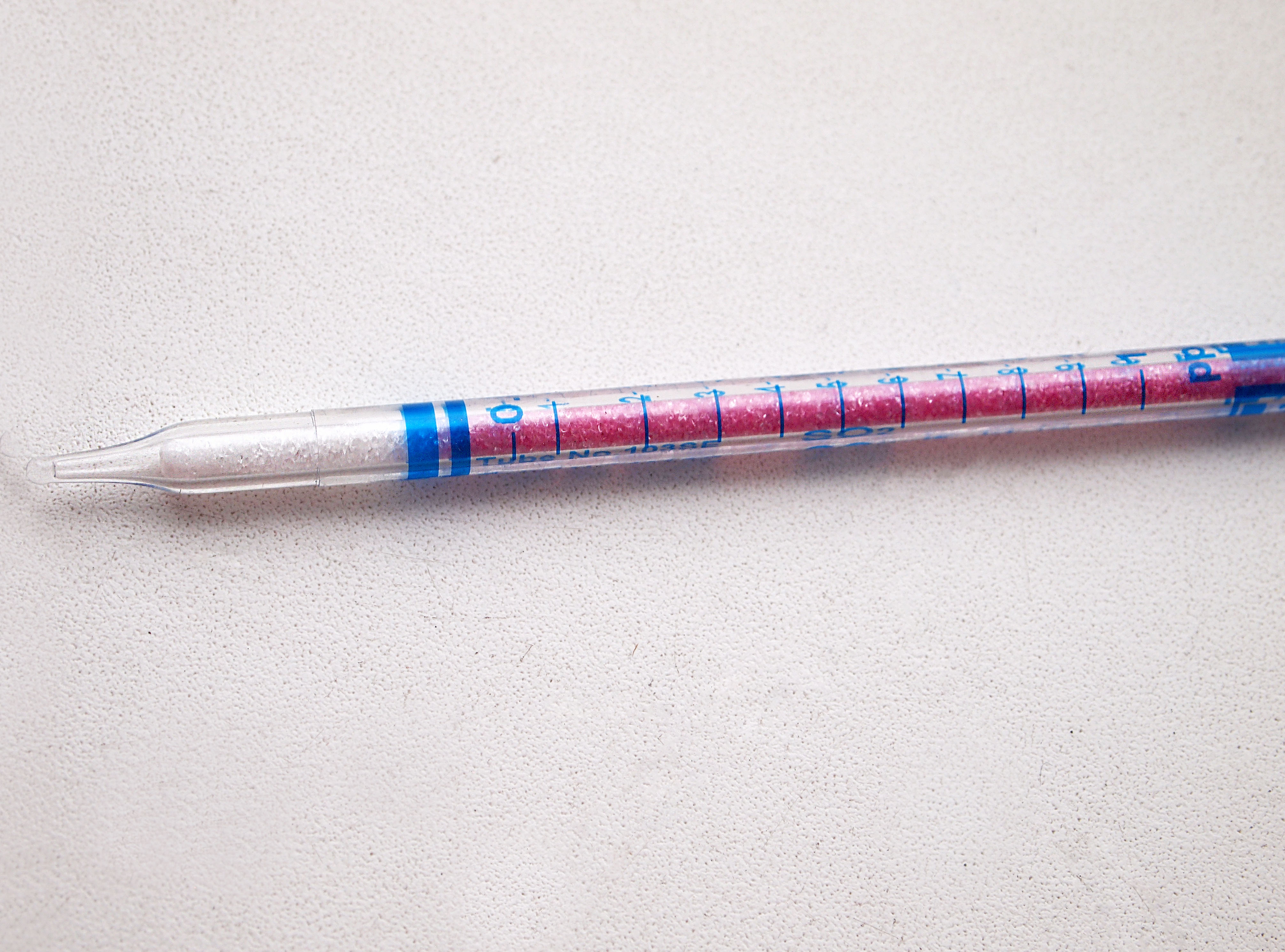

| Трубка 177SA | Пары воды |
- Диапазон измерения: 1.7-33.8 мг/л
- Число проходов насоса: 1(100 мл)
- от 10 ％ RH（20 °C＝ 68 °F）до 100 ％ RH（32 °C＝ 90 °F）
- 40 ％ RH（40 °C＝ 104 °F） RH = относительная влажность - Время отбора пробы: 20 секунд / 1 проход насоса
- Предел обнаружения: 0.2 мг/л
- Срок хранения: 3 года
- Рабочая температура: 0 ~40 °C
- Температурная компенсация: Необходима (См. “Таблицу температурных поправок”)
- Показание: Прямое считывание с калиброванной на 1 проход насоса шкалы
- Изменение
цвета:
Зеленовато-желтый →Фиолетовый
Относительное стандартное отклонение (RSD)
- Низ диапазона RSD：10 ％
- Середина диапазона RSD：10 ％
- Верх диапазона RSD：5 ％
Химическая реакция
При реакции с перхлоратом магния обесцвечивается индикатор рН.
H2O＋Mg（CIO4）2 →Mg（CIO4）2・H2O
Калибровка трубки
Методика давления паров
Мешающие факторы и фоновая чувствительность|
Вещество |
Мешающий фактор |
% |
Присутствие |
|
Метанол |
|
0.3 |
Образуется неясное пятно окраски |
|
Эталон |
|
0.3 |
Образуется неясное пятно окраски |
|
Этилацетат |
|
0.3 |
Образуется неясное пятно окраски |
|
Ацетон |
|
0.5 |
Образуется неясное пятно окраски |
|
Диоксид азота |
|
0.2 |
Образуется неясное пятно окраски |
|
Аммиак |
|
0.02 |
Появляются фиолетовые и фиолетово-красные пятна. Идет завышение результатов |
Таблица температурных поправок
|
Значение на трубке |
Скорректированная концентрация |
|||||||||||||||||
|
0oC |
5oC |
10oC |
12oC |
14oC |
16oC |
18oC |
20oC |
22oC |
24oC |
26oC |
28oC |
30oC |
32oC |
34oC |
36oC |
38oC |
40oC |
|
|
0 |
100.0 |
50.0 |
30.0 |
20.0 |
18.0 |
15.0 |
12.0 |
10.0 |
9.0 |
8.0 |
7.5 |
7.0 |
6.5 |
6.0 |
5.5 |
5.0 |
5.0 |
4.0 |
|
5 |
|
100.0 |
50.0 |
30.0 |
26.0 |
20.0 |
18.0 |
15.0 |
12.0 |
9.0 |
8.0 |
8.0 |
7.5 |
7.0 |
6.5 |
6.0 |
5.5 |
5.0 |
|
10 |
|
|
100.0 |
70.0 |
48.0 |
35.0 |
28.0 |
24.0 |
18.0 |
15.0 |
13.0 |
10.0 |
9.0 |
8.5 |
8.0 |
7.5 |
7.0 |
6.5 |
|
12 |
|
|
|
100.0 |
80.0 |
50.0 |
40.0 |
30.0 |
25.0 |
20.0 |
17.0 |
14.0 |
12.0 |
10.0 |
9.5 |
9.0 |
9.0 |
7.0 |
|
14 |
|
|
|
|
100.0 |
80.0 |
55.0 |
40.0 |
35.0 |
26.0 |
20.0 |
18.0 |
15.0 |
13.0 |
11.0 |
10.0 |
9.0 |
9.0 |
|
16 |
|
|
|
|
|
100.0 |
80.0 |
55.0 |
45.0 |
35.0 |
27.0 |
21.0 |
18.0 |
15.0 |
14.0 |
12.0 |
11.0 |
10.0 |
|
18 |
|
|
|
|
|
|
100.0 |
80.0 |
55.0 |
45.0 |
35.0 |
27.0 |
22.0 |
19.0 |
17.0 |
15.0 |
13.0 |
12.0 |
|
20 |
|
|
|
|
|
|
|
100.0 |
80.0 |
55.0 |
45.0 |
38.0 |
29.0 |
24.0 |
20.0 |
18.0 |
16.0 |
14.0 |
|
22 |
|
|
|
|
|
|
|
|
100.0 |
80.0 |
60.0 |
50.0 |
40.0 |
30.0 |
25.0 |
22.0 |
19.0 |
17.0 |
|
24 |
|
|
|
|
|
|
|
|
|
100.0 |
80.0 |
62.0 |
50.0 |
40.0 |
30.0 |
27.0 |
23.0 |
20.0 |
|
26 |
|
|
|
|
|
|
|
|
|
|
100.0 |
80.0 |
64.0 |
50.0 |
40.0 |
32.0 |
28.0 |
25.0 |
|
28 |
|
|
|
|
|
|
|
|
|
|
|
100.0 |
80.0 |
64.0 |
50.0 |
40.0 |
32.0 |
28.0 |
|
30 |
|
|
|
|
|
|
|
|
|
|
|
|
100.0 |
80.0 |
64.0 |
50.0 |
40.0 |
34.0 |
|
32 |
|
|
|
|
|
|
|
|
|
|
|
|
|
100.0 |
80.0 |
64.0 |
48.0 |
40.0 |
