| Трубка 137U | Водород |
Технические характеристики
- Диапазон измерения: 0.05-0.8 ％
- Число проходов насоса: 1/2 (50 мл)
- Время отбора пробы: 1/2 минуты / 1/2 прохода насоса
- Предел обнаружения: 0.03 ％
- Срок годности: 3 года
- Рабочая температура: 0 ～ 40 ℃
- Коррекция на температуру: Необходима (см. "таблица температурных поправок")
- Считывание показаний: Прямое считывание со шкалы, калиброванной на 1/2 прохода насоса
- Изменение цвета: Желтый→ Синий (более 0,1%) или Желтовато-зеленый (менее 0,1%)
Относительное стандартное отклонение (rsd):
- RSD низ диапазона: 10%
- RSD середина диапазона: 10%
- RSD верх диапазона: 10%
Химическая реакция
При реакции с кислородом воздуха образуются пары воды. Пары воды меняют цвет индикатора рН:
Н2 + O2 → H2O
Н2О + Mg(ClO4)2 → Mg(ClO4)2 × xH2O
Калибровка трубки
Стандартная методика с газовой бюреткой
Мешающие факторы и перекрестная чувствительность
|
Вещество |
% |
Влияние |
Ppm |
Присутствие |
|

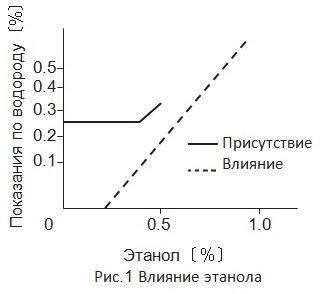

Этанол Рис.1 |
0.25 |
Похожее окрашивание |
0.4% |
Завышение результатов |
|
Угарный газ |
|
Точность считывания показаний не меняется |
500 |
Занижение результатов |
Комментарии
1) Трубка в отсутствии кислорода работать не будет
2) Если концентрация водорода находится между 12 и16% реагент подготовки немного разогревается, но это не представляет опасности при работе в опасных зонах.
3) Если концентрация водорода превышает 40％, то при считывании показаний может получиться менее 0.8％. В этом случае нижняя часть изменившего цвет слоя становится темно-фиолетовой. Чтобы убедиться, что концентрация водорода очень высока, типа 40 ％, измерьте концентрацию подключив сразу две трубки. Если обе трубки окрасятся в зеленый цвет, то это свидетельствует об очень высокой концентрации водорода.
Таблица температурных поправок
|
Показания (％) |
Скорректированная концентрация (％) |
||||||||
|
0 °С |
5 °С |
10 °С |
15 °С |
20 °С |
25 °С |
30 °С |
35 °С |
40 °С |
|
|
0.8 |
- |
- |
- |
- |
0.80 |
0.68 |
0.58 |
0.51 |
0.45 |
|
0.7 |
- |
- |
- |
1.00 |
0.70 |
0.60 |
0.52 |
0.45 |
0.40 |
|
0.6 |
- |
- |
1.00 |
0.80 |
0.60 |
0.52 |
0.44 |
0.39 |
0.35 |
|
0.5 |
- |
- |
0.80 |
0.65 |
0.50 |
0.44 |
0.37 |
0.33 |
0.30 |
|
0.4 |
- |
- |
0.62 |
0.51 |
0.40 |
0.35 |
0.230 |
0.27 |
0.25 |
|
0.3 |
- |
0.70 |
0.46 |
0.37 |
0.30 |
0.26 |
.023 |
0.21 |
0.19 |
|
0.2 |
0.65 |
0.47 |
0.30 |
0.25 |
0.20 |
0.18 |
.016 |
0.14 |
0.13 |
|
0.15 |
0.46 |
0.34 |
0.22 |
0.19 |
0.15 |
0.13 |
0.12 |
0.11 |
0.10 |
|
0.1 |
0.28 |
0.21 |
.015 |
0.12 |
0.10 |
0.09 |
0.08 |
0.08 |
0.07 |
|
0.13 |
0.10 |
0.07 |
0.06 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
|
