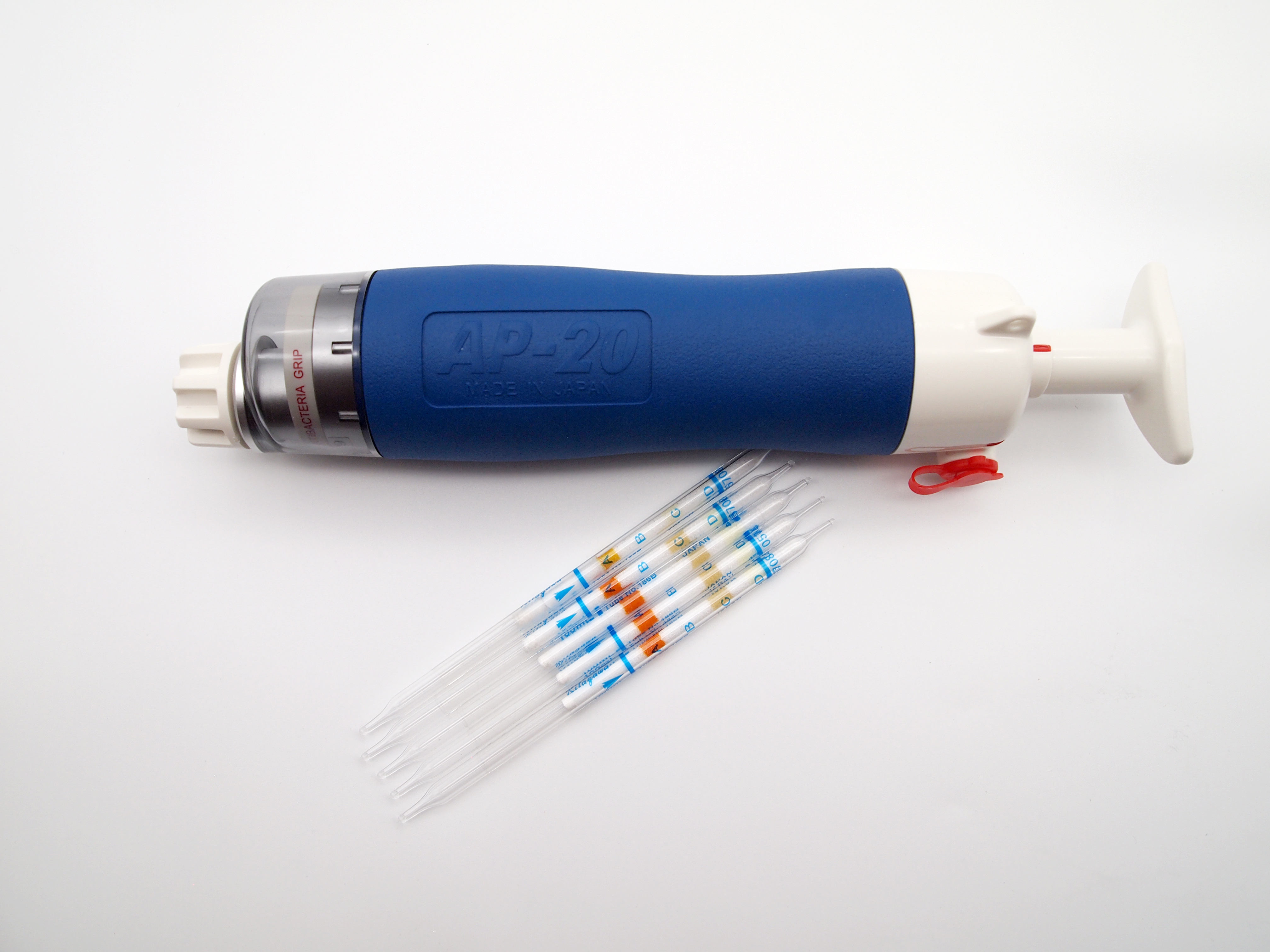

Поршневой насос для трубок АP-20

Данная модель предназначена только для работы с детекторными трубками производства компании Kitagawa. При помощи данного насоса в комплекте с детекторными трубками производства компании Kitagawa вы можете определить концентрацию в воздухе более 300 видов веществ, находящихся в газообразном или парообразном состоянии.

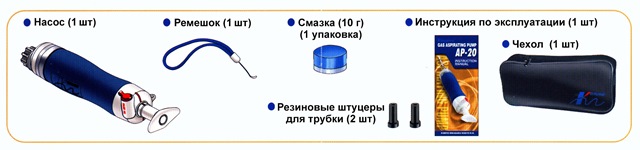

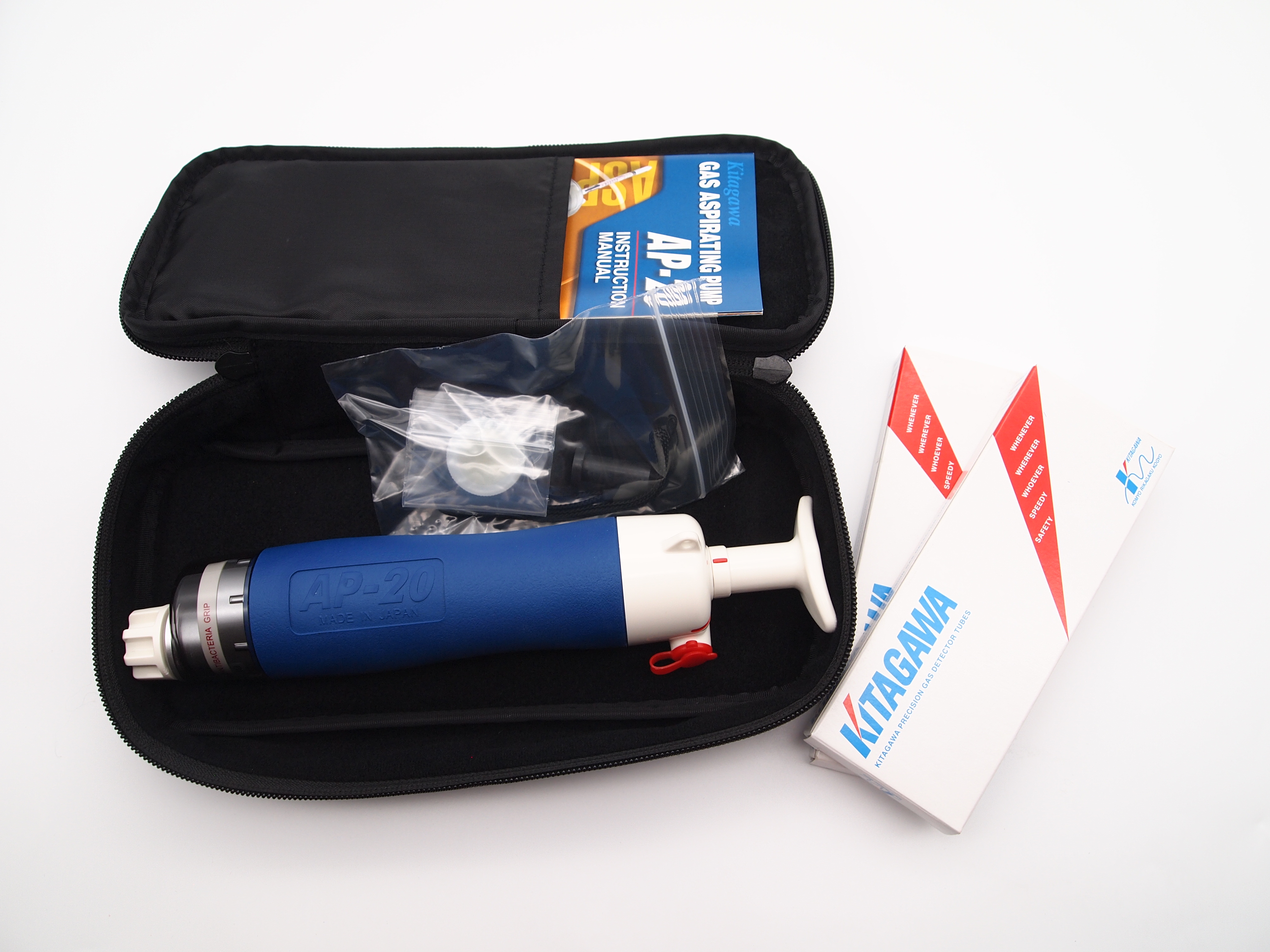

Комплектация насоса

В комплект поставки насоса должны входить предметы, перечисленные ниже. При распаковке насоса убедитесь в его комплектности.

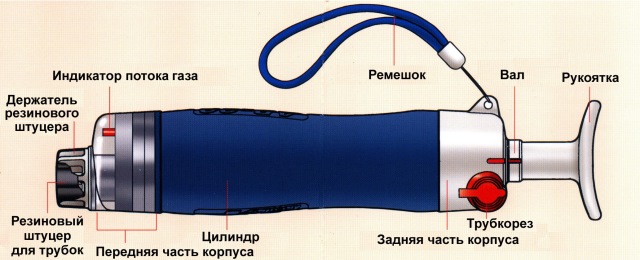

Конструкция насоса AP-20

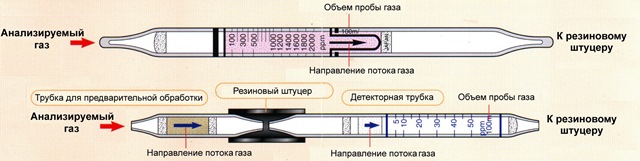

Конструкция детекторной трубки

Проведение измерений

1. Подготовьте насос к работе.

Убедитесь в отсутствии утечек, руководствуясь инструкциями, изложенными в разделе «Проверка насоса перед проведением анализа (поиск утечек)» (стр. 6 настоящего руководства).

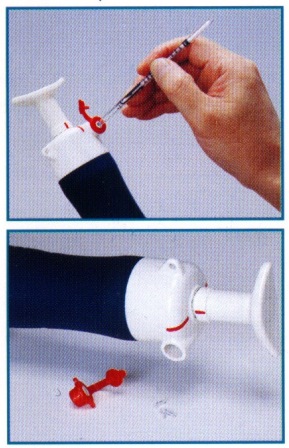

2. Отрежьте кончики детекторной трубки.

Вставьте кончик детекторной трубки в трубкорез. Надрежьте кончик трубки, повернув ее на один оборот вокруг своей оси, и отломите кончик, наклонив трубку на себя. (Кончик трубки можно извлечь, сняв крышку трубкореза.)

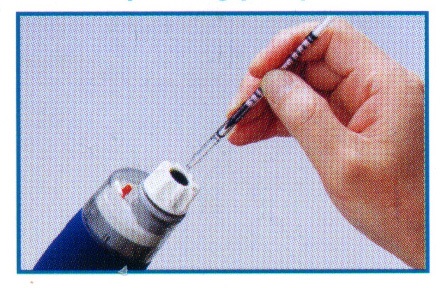

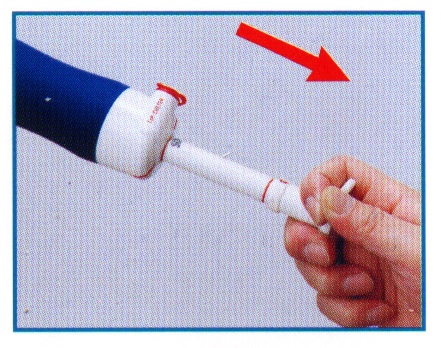

3. Вставьте детекторную трубку в насос.

Исследуемый газ необходимо продувать через детекторную трубку в правильном направлении. Вставьте детекторную трубку в резиновый штуцер таким образом, чтобы стрелка, на корпусе трубки, была направлена к насосу.




4. Оттяните рукоятку насоса.

Совместите красные линии на выдвижном вале и задней части корпуса насоса. Оттяните рукоятку насоса до отметки 100 см3 и зафиксируйте ее в этом положении. В том случае, если для анализа данной газовой смеси необходимо заполнить трубку только до половины, оттяните рукоятку до отметки 50 см3 и зафиксируйте ее в этом положении.




5. Прокачайте исследуемый газ через трубку.

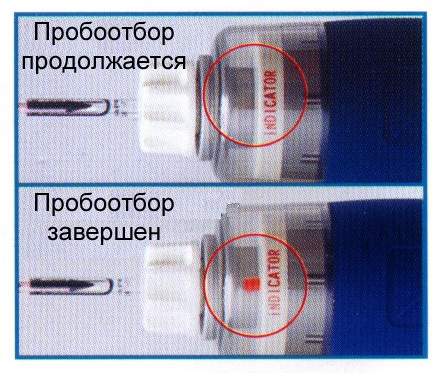

Прокачивайте исследуемую газовую смесь через трубку в течение заданного времени. О завершении процесса отбора пробы свидетельствует индикатор потока газа. Продолжительность отбора пробы для детекторных трубок различных типов указаны в прилагаемых к ним инструкциях.

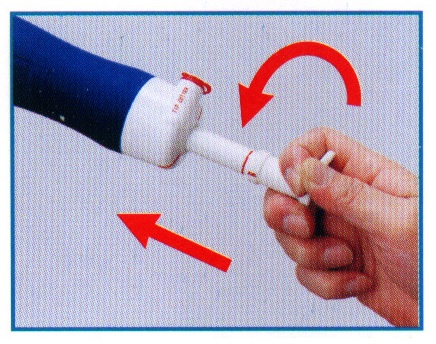

6. Верните рукоятку насоса в исходное положение.

После того, как пробоотбор будет завершен, разблокируйте рукоятку, повернув ее на ¼ оборота (90о) против или по часовой стрелке. Рукоятка при этом не должна самопроизвольно возвращаться в исходное положение (если это происходит, процесс пробоотбора не завершился, и результаты измерений окажутся заниженными). в ряде случаев объем прокачиваемой через трубку газовой смеси должен составлять более 100 см3. В подобной ситуации описанные выше операции следует повторить несколько раз.



7. Определите концентрацию газа в газовой смеси.

После того, как через трубку будет прокачан требуемый объем исследуемой газовой смеси, отсоедините детекторную трубку от насоса. Определите концентрацию газа в газовой смеси, воспользовавшись шкалой, нанесенной на детекторную трубу. В некоторых случаях измеренное значение необходимо скорректировать с помощью таблиц или поправочных коэффициентов, приведенных в инструкциях по эксплуатации трубок.

Проведение измерений в особых условиях

  • Дистанционные измерения концентрации
  • Измерения при повышенных температурах
  • Измерения высоких концентраций газа
  • Измерения при повышенных и пониженных давлениях
  • Измерение в чистых помещениях с помощью трубкореза
  • Дополнительные устройства и принадлежности

При необходимости вы можете заказать следующие устройства и принадлежности:

 Резиновый штуцер для трубок

 Смазка

 Трубкорез

 Фиксирующий винт
